M12 2-6-Pin-T--Typ, robuster, wasserdichter SPS-Kabelsatz, IP67

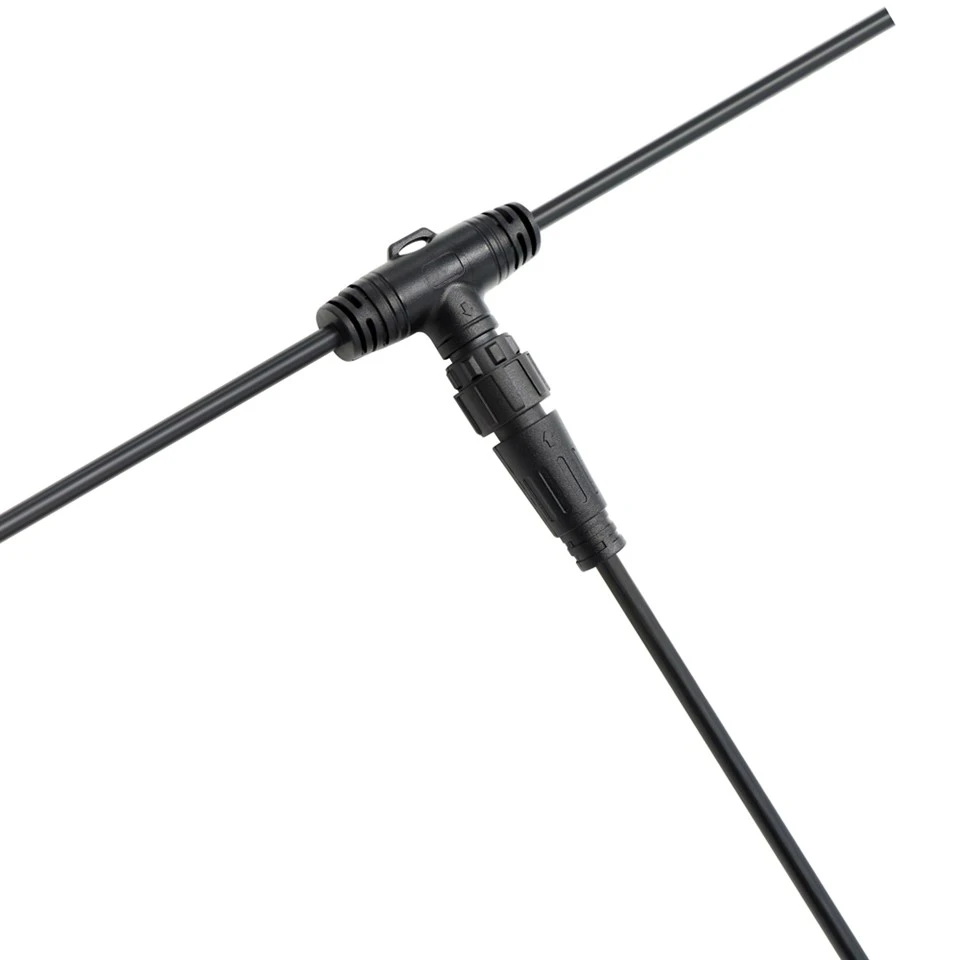

Die robuste M12-Kabelbaugruppe vom Typ T-ist eine vorverdrahtete Verteilungslösung für Systeme, die einbaufertige Abzweigverbindungen erfordern. Im Gegensatz zu den Panel--Versionen integriert dieses Modell die Kabel direkt in das Steckergehäuse, wodurch zusätzliche Verkabelungsschritte während der Installation reduziert werden. Es ist in 2- bis 6-Pin-Konfigurationen erhältlich und unterstützt unterschiedliche Strom-, Signal- und Steuerungsanforderungen, wobei das Hauptkabel einen Außendurchmesser von bis zu 11,0 mm akzeptiert. Das umspritzte PVC- oder Gummigehäuse bietet Schutz vor mechanischer Beanspruchung, während die IP67-Abdichtung eine zuverlässige Leistung in Außen- und Industrieumgebungen von -20 Grad bis +85 Grad gewährleistet. Diese Kabelbaugruppe eignet sich für Sensornetzwerke, LED-Beleuchtungssysteme und industrielle Steuerleitungen, bei denen mehrere Geräte eine Hauptleitung gemeinsam nutzen müssen. Kabellänge, Abzweigrichtung und Pin-Konfiguration können je nach Projektanforderungen angepasst werden.

Anfrage senden

Dongguan Hejiaxin Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von wasserdichten SPS-Kabelkonfektionen vom Typ M12 2-6 Pin T- für hohe Beanspruchung (IP67) in China. Bitte zögern Sie nicht, hier langlebige Produkte aus China im Großhandel zu verkaufen und erhalten Sie eine Preisliste von unserer Fabrik. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.

Technische Spezifikationen

Parameter	Spezifikation
Haupt-Max. Kabel-Außendurchmesser	11,0 mm
Zweigabgleich	2-6 Pin
Temperaturbewertung	-20 Grad ~+85 Grad
Kontaktwiderstand	<10mΩ
Wasserdichtigkeitsniveau	IP67

Materialspezifikationen

Parameter	Spezifikation
Material	PVC, Nylon
Kabel	PVC, Gummi

Produkttechnische Zeichnung

Dimensional Drawing

Einteiliger, umspritzter T-Körper mit integrierten Kabeln – keine abnehmbaren Anschlüsse auf der Kofferraumseite. Stammkabeleinführung durch Formteil abgedichtet; Zweige gehen in einer geraden Konfiguration aus. Der Außendurchmesser des Hauptkabels beträgt bis zu 11,0 mm, der Außendurchmesser des Abzweigkabels hängt von der Anzahl der Stifte ab – typischerweise 5,0–7,0 mm. Abmessungen der Umspritzung: Körperlänge 58 mm, Breite 39 mm. Abzweigarmlängen 47,3 mm bzw. 58 mm, mit einer 16,3-mm-Montagefunktion. Passende Referenz 9,5 mm, Panel-Merkmale bei 15 mm und 18 mm. Im Formteil integrierte Zugentlastung. Die Pin-zu-Draht-Zuordnung folgt der standardmäßigen Farbcodierung. Kundenspezifische Abzweiglängen verfügbar. PDF/DWG auf Anfrage.

Produktdetails

Halbdraufsicht mit Querschnitt (2-polig, Einzelkabel angeschlossen)

Diese Aufnahme zeigt einen M12-T-Splitter mit einem einzelnen Kabel, das von der Kofferraumseite her eingeführt wird. Der halbobere Winkel gibt den Querschnitt der 2-poligen Kontaktanordnung im Inneren des umspritzten Gehäuses frei. In dieser Ansicht sind keine Abzweigkabel angebracht, sodass die interne Isolierung und die Stiftpositionen deutlich sichtbar sind – nützlich, um die Aderausrichtung vor der Verkabelung zu überprüfen.

Halbdraufsicht mit Querschnitt (2-polig, Einzelkabel angeschlossen)

Zwei T-Verteiler werden horizontal angeordnet und durch ein einziges Kabel miteinander verbunden – so entsteht eine verkettete Verteilungsleitung. Beide Einheiten sind in die gleiche Richtung ausgerichtet, ihre Abzweiganschlüsse liegen frei. Diese Anordnung ist typisch, wenn Sie mehrere Abzweigpunkte entlang einer einzelnen Hauptleitung ohne zusätzliche Anschlusskästen benötigen.
