M12 2 Core Schnellmontage-wasserdichter Steckverbinder IP67
Dongguan Hejiaxin Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von wasserdichten m12 2-Kern-Schnellmontage-Steckverbindern IP67 in China. Bitte zögern Sie nicht, hier langlebige Produkte aus China im Großhandel zu verkaufen und erhalten Sie eine Preisliste von unserer Fabrik. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.
Technische Spezifikationen
|
Parameter |
Spezifikation |
|
Nennspannung |
AC250V |
|
Aktuelle Bewertung |
Kleiner oder gleich 6A |
|
Zeiten des Steckers |
1500 |
|
Max. Kabel-Außendurchmesser |
Kleiner oder gleich 6,0 mm |
|
Schaltungsstruktur |
Parallel |
|
Kontaktwiderstand |
10mΩ |
|
IsolierungStruktur |
500 MΩ bei DC500 V |
|
Spannungsfestigkeit bei Raumtemperatur |
1,5 kV |
|
Temperaturbewertung |
-20 Grad ~+85 Grad |
|
Wasserdichtigkeitsniveau |
IP67 |
Materialspezifikationen
|
Parameter |
Spezifikation |
|
Drahtmaterial |
PVC, Gummi |
|
Jack-Material |
PVC |
|
Stiftmaterial |
Vernickeltes Messing |
|
Dichtungsring |
Gummi |

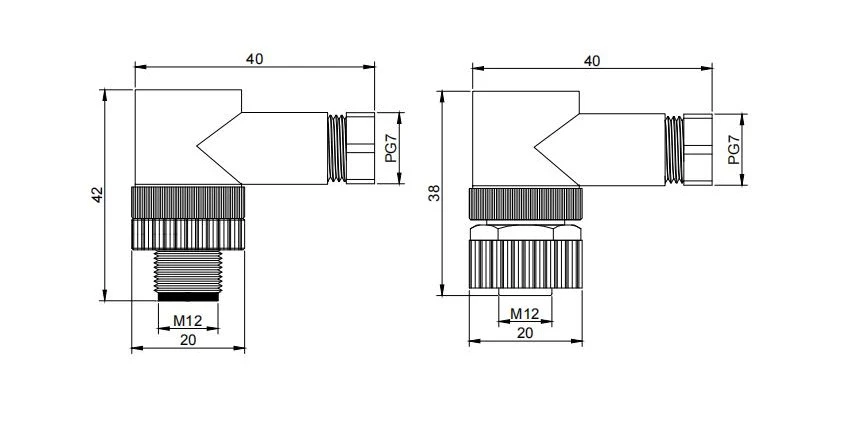

Produkttechnische Zeichnung
Die Maßzeichnung liefert die wichtigsten mechanischen Daten per beigefügtem CAD-Auszug. Gesamtlänge des Steckers: 40,0 mm; Gesamtlänge der Buchse 40,0 mm. Beide verfügen über M12×1,0-Gewinde mit einer Eingriffslänge von 20,0 mm. Bei der Schnellmontagekupplung handelt es sich um eine Steckkupplung – zum anfänglichen Einrasten ist keine Drehung erforderlich. Die Verriegelungshülse komprimiert den inneren O-Ring für eine IP67-Abdichtung. Der Kabeleingang ist für einen Außendurchmesser von bis zu 6,0 mm geeignet. Toleranzen nach ISO 2768-m. PDF/DWG für CAD-Integration verfügbar. Überprüfen Sie bei der Montage die Einstecktiefe des Kabels und den Dichtungsdruck, um die erforderliche Wasserdichtigkeit sicherzustellen.
Produktdetails

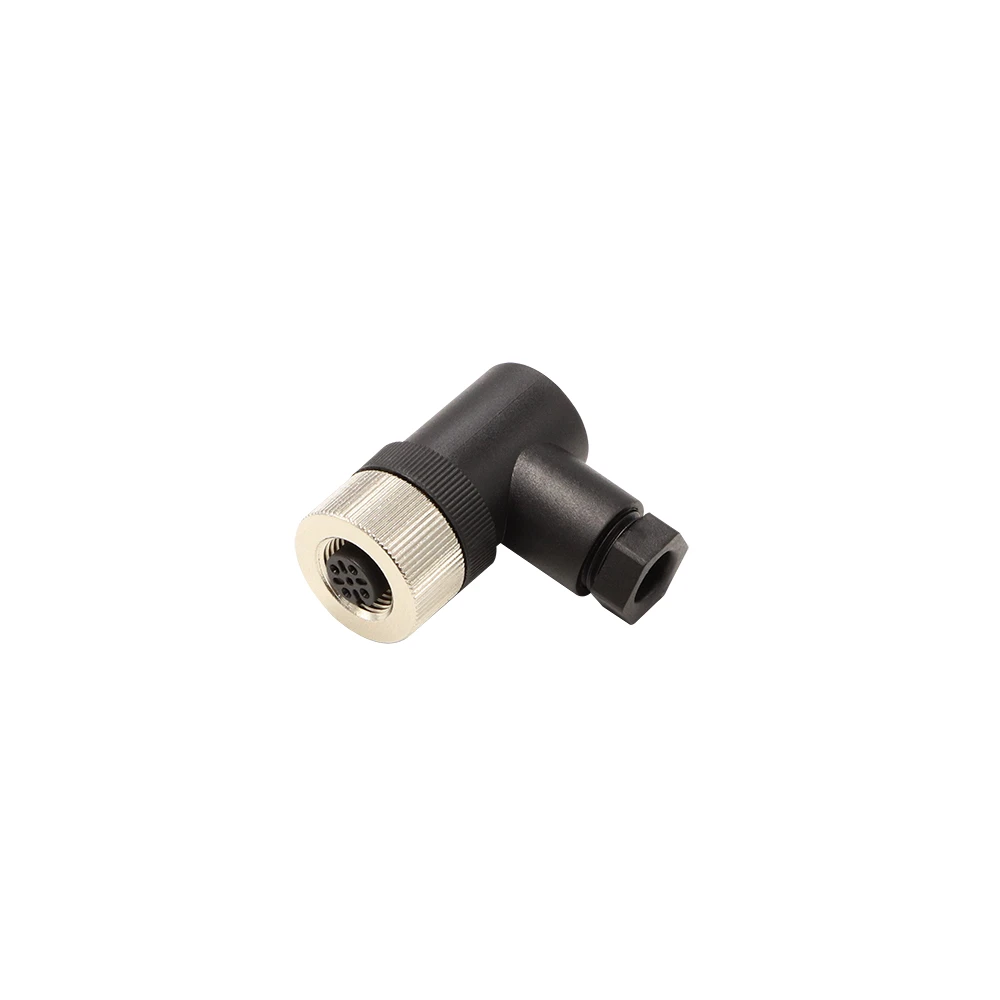

4-polige Buchse
Diese 45-Grad-Winkelansicht zeigt die Buchse mit vier Buchsenkontakten aus vernickeltem Messing (1,0 mm Durchmesser), angeordnet im Standard-M12-Muster. Sichtbar sind das schwarze PVC-Gehäuse und das Innengewinde (M12×1,0). Der abdichtende O-Ring ist in der Passfläche versenkt. Dieses Bild hilft bei der Überprüfung der Kontaktausrichtung und des Gewindezustands vor dem Zusammenbau.
Buchse mit Zubehör
Dieses Foto zeigt die Buchse zusammen mit der Staubschutzkappe als Zubehör. Die Kappe ist aus schwarzem PVC geformt und lässt sich auf das M12-Gewinde aufstecken – es sind keine Werkzeuge erforderlich. Im eingebauten Zustand deckt es die Kontakte ab und dichtet sie während der Lagerung vor Schmutz und Feuchtigkeit ab. Der Haltegurt verhindert Verlust. Nützlich für die Wartung vor Ort und vorübergehende Unterbrechungen.
