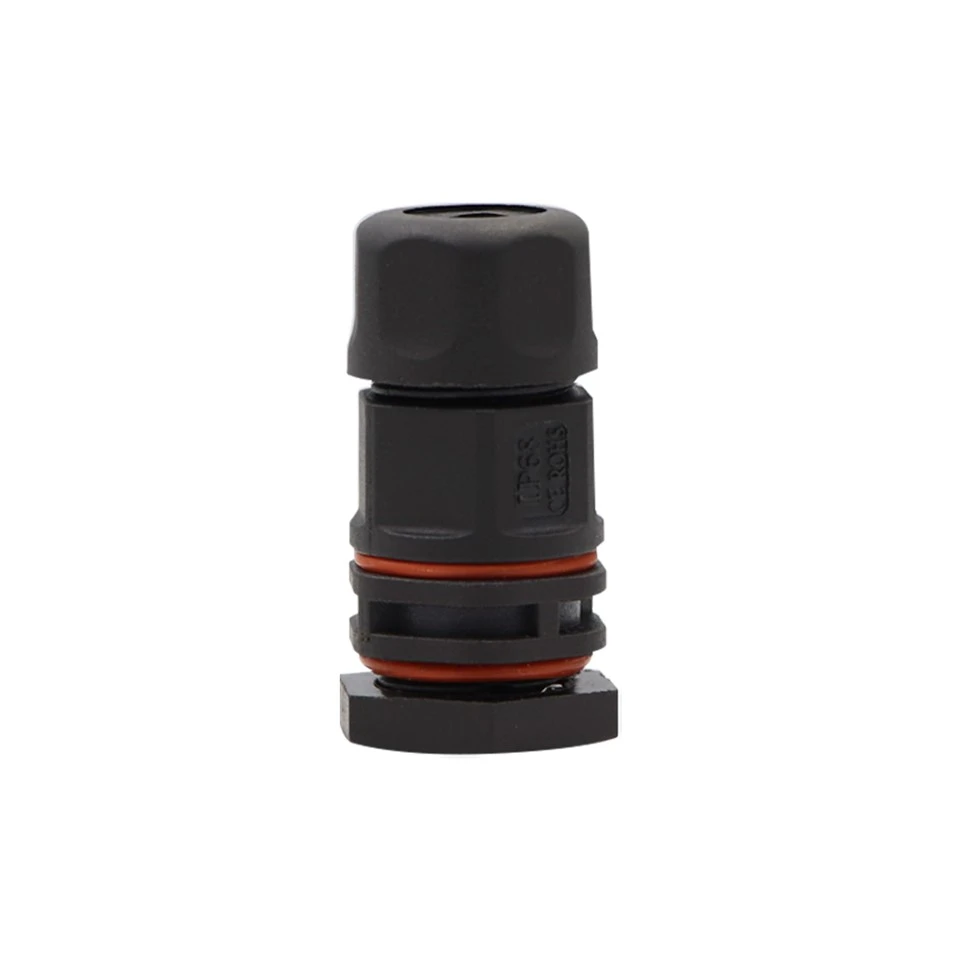

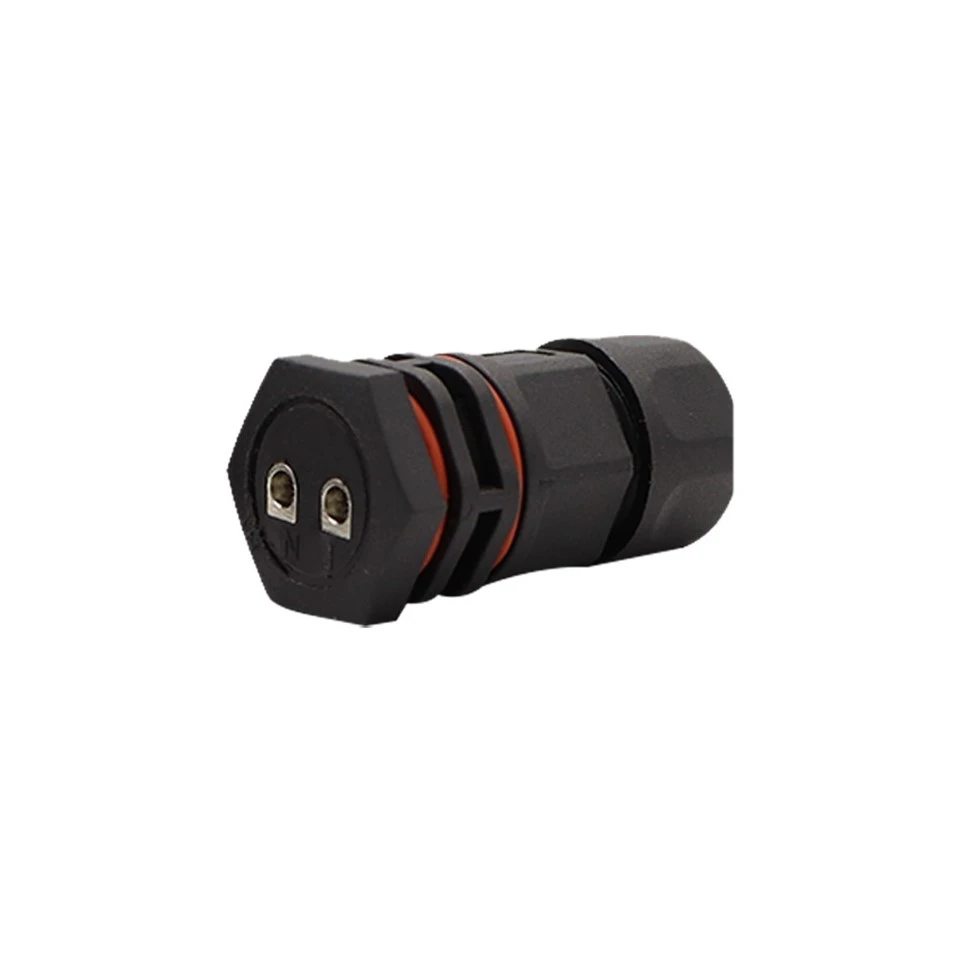

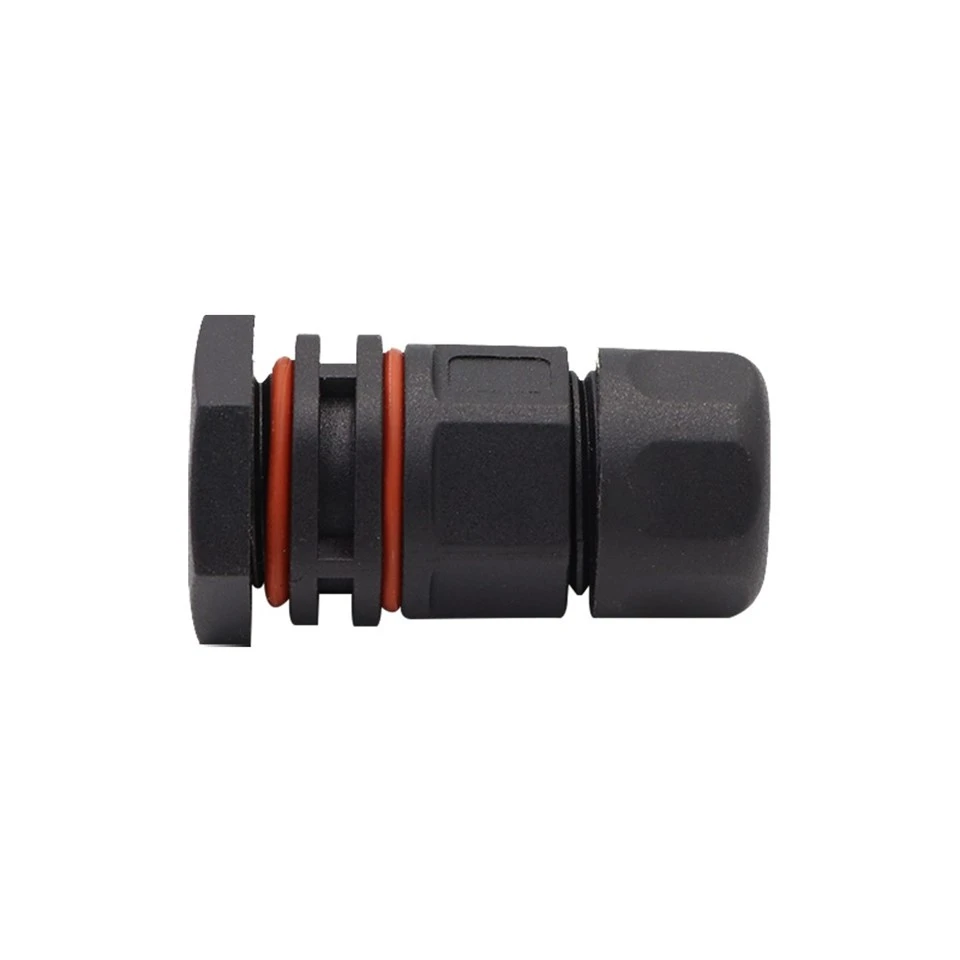

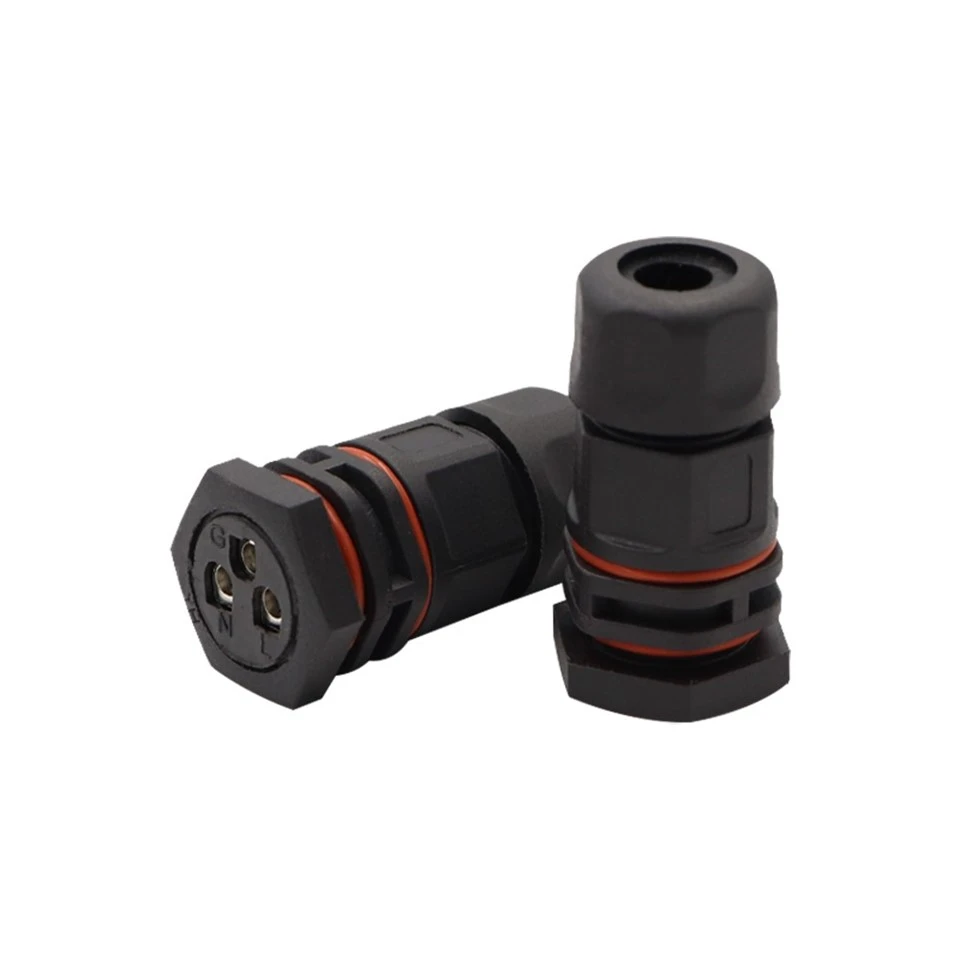

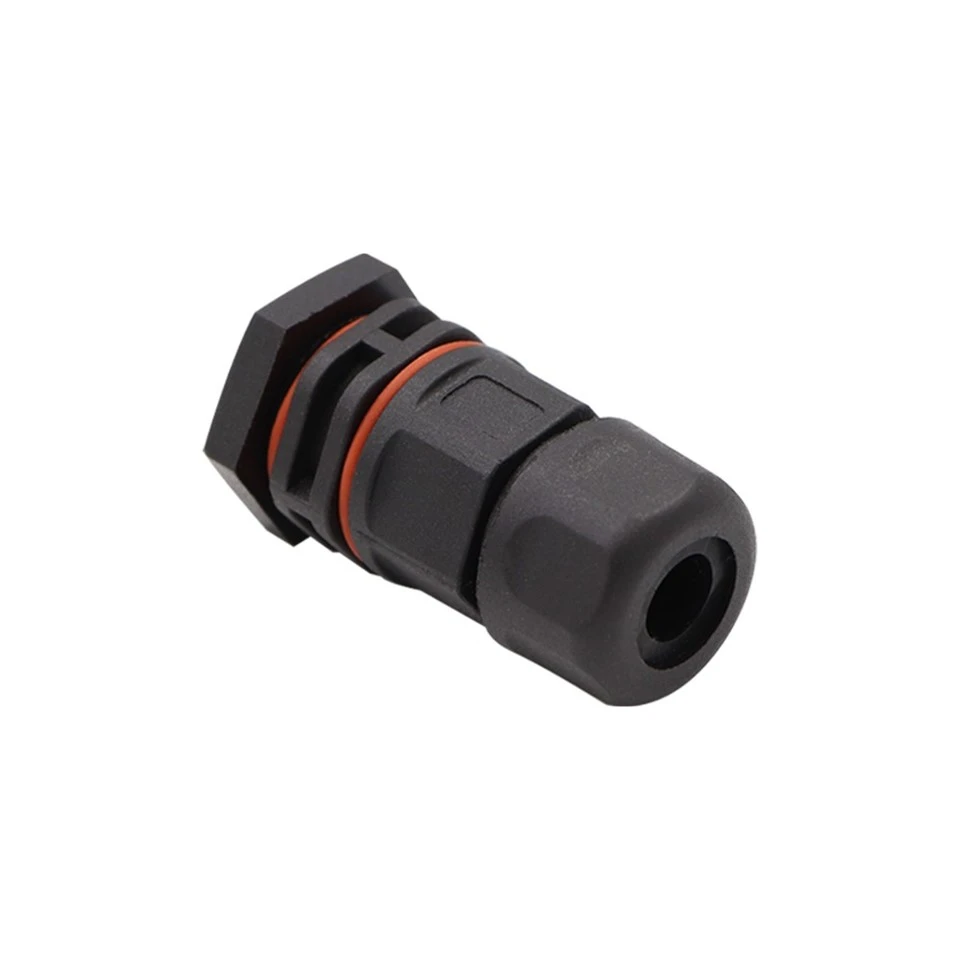

M16 3 Core Panel Mount Wasserdichter Steckverbinder mit Gewinde IP67

Der M16 3-Kern-Gewindesteckverbinder zur Panelmontage ist eine Hochstrom-Schottschnittstelle für die industrielle Stromverteilung, Motorsteuerungen und Hochleistungs-Außengeräte – Nennstrom 20 A/250 V AC, der höchste in der M16-Serie. Das M16×1,0-Gewinde sorgt für eine sichere Verriegelung bei Vibrationen. Elektrische Leistung: Kontaktwiderstand kleiner oder gleich 10 mΩ, Isolierung größer oder gleich 500 MΩ bei DC 500 V, Dielektrikum hält 1,5 kV AC stand, stabil nach 1.500 Steckzyklen. Die IP67-Abdichtung mit vernickelten Messingstiften und PVC-Gehäuse gewährleistet den Betrieb von –20 Grad bis +85 Grad. Wird durch einen Schalttafelausschnitt mit Gewindebuchse und Dichtungsscheibe montiert – kein Kabeldurchgang, wodurch das Eindringen von Feuchtigkeit reduziert wird. Parallelschaltung unterstützt flexible Verkabelung. Benutzerdefinierte Konfigurationen für OEM-Projekte verfügbar.

Anfrage senden

Dongguan Hejiaxin Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von wasserdichten m16 3-Kern-Steckern mit Gewinde zur Panelmontage IP67 in China. Bitte zögern Sie nicht, hier langlebige Produkte aus China im Großhandel zu verkaufen und erhalten Sie eine Preisliste von unserer Fabrik. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.

Technische Spezifikationen

Parameter	Spezifikation
Nennspannung	AC250V
Aktuelle Bewertung	Kleiner oder gleich 20 A
Zeiten des Steckers	1500
Max. Kabel-Außendurchmesser	Kleiner oder gleich 8,0 mm
Schaltungsstruktur	Parallel
Kontaktwiderstand	10mΩ
IsolierungStruktur	500 MΩ bei DC500 V
Spannungsfestigkeit bei Raumtemperatur	1,5 kV
Temperaturbewertung	-20 Grad ~+85 Grad
Wasserdichtigkeitsniveau	IP67

Materialspezifikationen

Parameter	Spezifikation
Drahtmaterial	PVC, Gummi
Jack-Material	PVC
Stiftmaterial	Vernickeltes Messing
Dichtungsring	Gummi

Produkttechnische Zeichnung

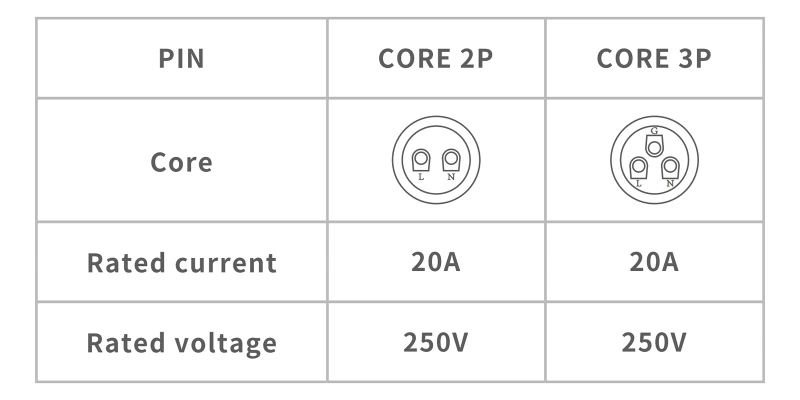

Core Configuration Diagram

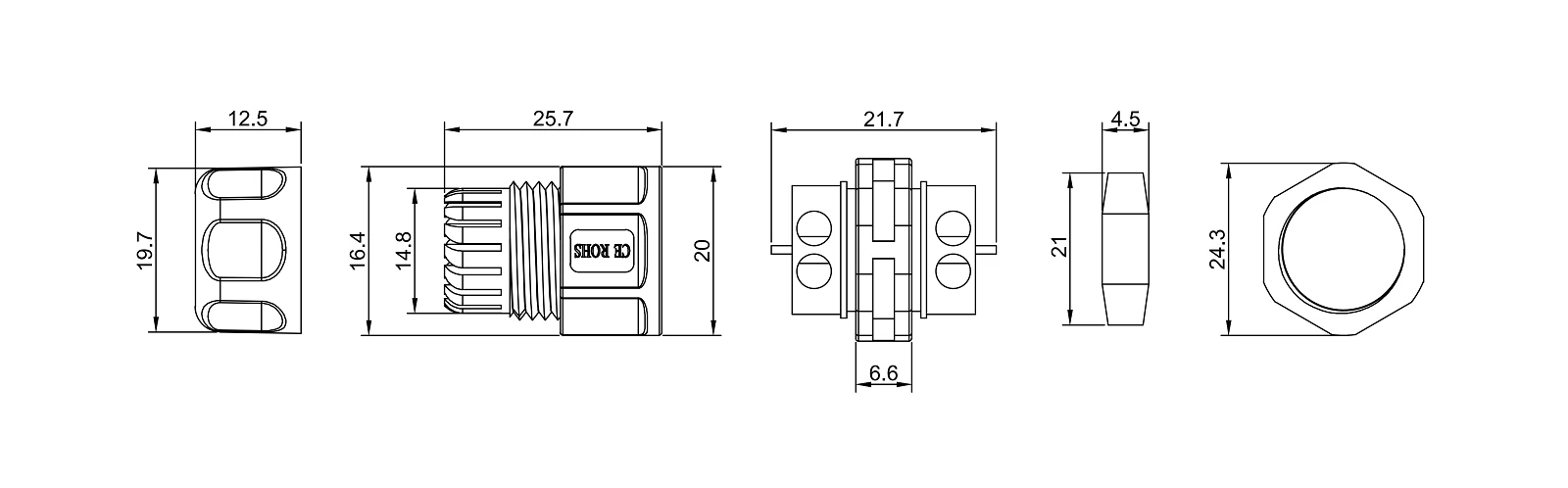

Dimensional Drawing

Die Maßzeichnung liefert die wichtigsten mechanischen Daten per beigefügtem CAD-Auszug. Stecker für Panelmontage: Gesamtlänge 24,3 mm (mit Mutter), passende Gewindelänge 12,5 mm, Breite der Überwurfmutter 25,7 mm Schlüsselweite. Buchse: passende Gewindetiefe 14,8 mm, Dichtungskompressionszone 6,6 mm. Beide verwenden M16×1,0-Gewinde. Die Kernkonfigurationstabelle gibt für diese 3-polige Version an: 20 A/250 V (2-polig auch 20 A/250 V). Kundenspezifische Stiftkonfigurationen und mechanische Abmessungen sind verfügbar – wir können Gehäuselänge, Gewindeprofil, Mutterngröße und Kontaktanordnung an Ihre spezifische Plattendicke und Kabelanforderungen anpassen. Toleranzen nach ISO 2768-m. PDF/DWG für CAD-Integration verfügbar.

Produktdetails

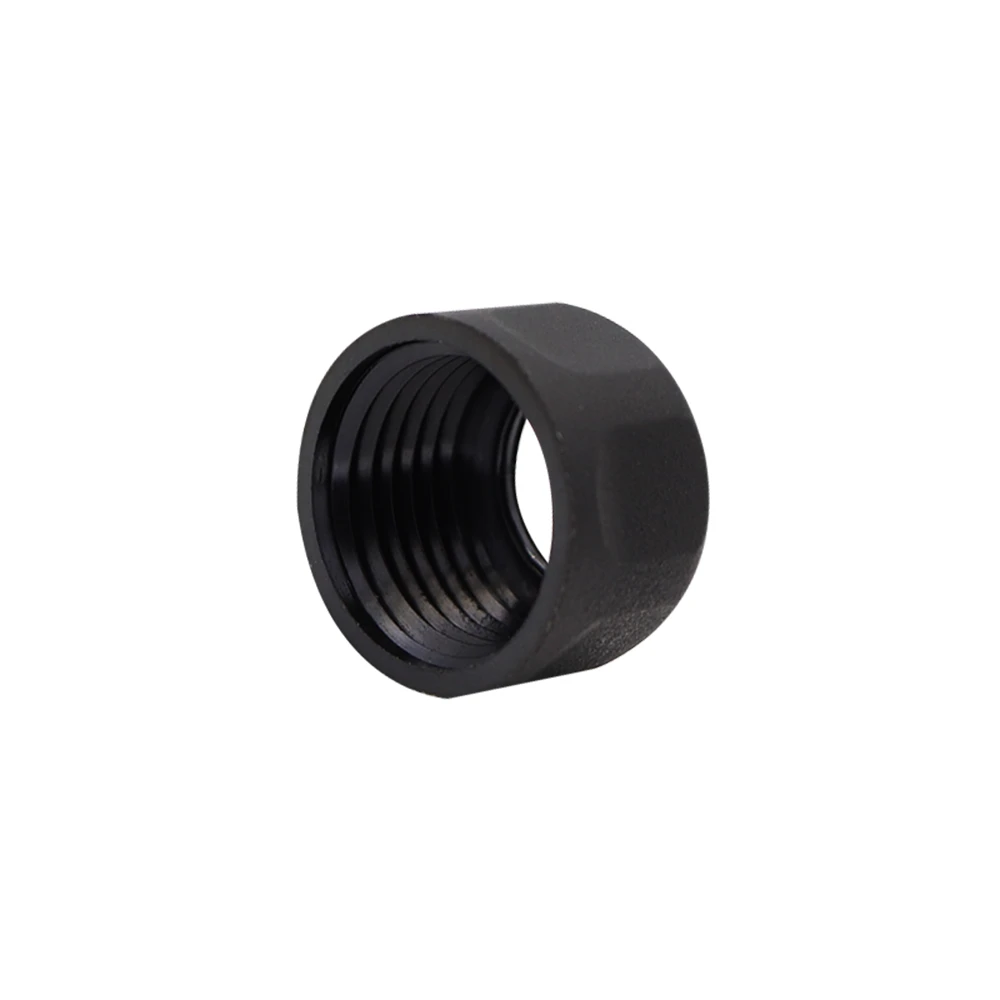

Runder Verbindungsring

Dieses Foto zeigt das Zubehör runder Verbindungsring. Der Ring sorgt für zusätzliche mechanische Unterstützung und Ausrichtung während des Zusammensteckens und gewährleistet den ordnungsgemäßen Eingriff der M16×1,0-Gewinde. Die schwarze PVC-Oberfläche passt zum Steckergehäuse und sorgt für ein einheitliches Erscheinungsbild und Korrosionsbeständigkeit.

Gewindeschnittstelle (schwarzes PVC)

Dieses Foto zeigt die Gewindesteckschnittstelle mit schwarzem PVC-Gehäuse. Deutlich erkennbar sind das M16×1,0 Außengewinde und das Innengewindeprofil. Das schwarze PVC-Material bietet robuste Isolierung und Korrosionsbeständigkeit für Industrieumgebungen.
