Wasserdichter M12 3-Pin-Gewindestecker IP67

Dongguan Hejiaxin Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von wasserdichten m12 3-Pin-Gewindesteckern IP67 in China. Bitte zögern Sie nicht, hier langlebige Produkte aus China im Großhandel zu verkaufen und erhalten Sie eine Preisliste von unserer Fabrik. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.

Die Maßzeichnung liefert die wichtigsten mechanischen Daten per beigefügtem CAD-Auszug. Gesamtlänge des Steckers 43,7 mm, mit passender Gewindelänge 14,6 mm und Panel-Seitengewinde 12,0 mm; Der Kabeleingang ist für einen Außendurchmesser von bis zu 6,0 mm geeignet. Gesamtlänge der Buchsenbuchse 43,3 mm, mit Gewindetiefe 15,4 mm auf der Steckfläche und 8,5 mm auf der Montageseite – beachten Sie die Asymmetrie zwischen den Eingriffslängen von Stecker und Buchse. Die vollständig zusammengesteckte Baugruppe wird auf die angegebene Hüllkurve reduziert. Alle Gewinde sind M12×1,0; Toleranzen nach ISO 2768-m. Die Position des Polarisationsschlüssels ist markiert, um die korrekte Ausrichtung sicherzustellen. PDF/DWG für CAD-Integration verfügbar. Überprüfen Sie die Eingriffstiefen von 14,6 mm und 15,4 mm, wenn Sie den Plattenabstand und die Gewindeüberlappung berechnen.

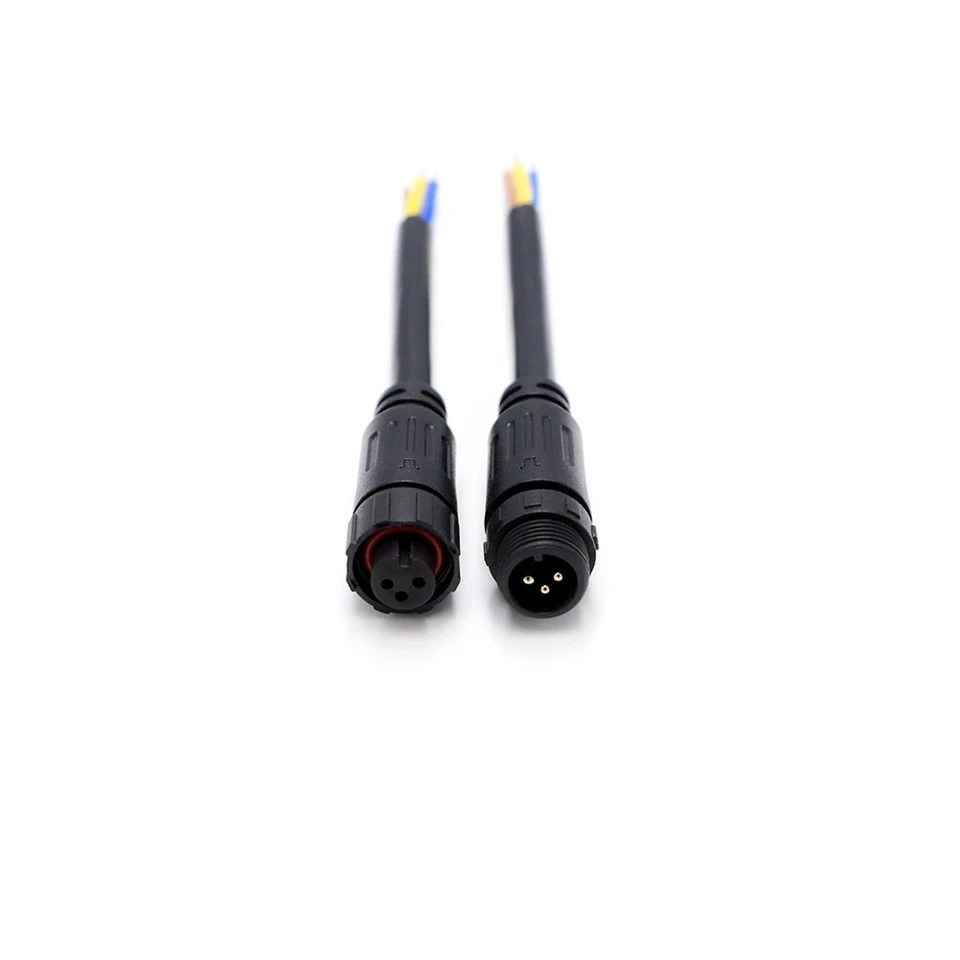

Vorderansicht des Steckers (3-polig, schwarzes PVC-Gehäuse)

Diese Vorderansicht zeigt den Stecker mit drei vernickelten Messingkontakten, die im Standard-M12-Rundmuster angeordnet sind (Stifte mit 1,0 mm Durchmesser). Das schwarze PVC-Formgehäuse bietet mechanischen Schutz und elektrische Isolierung; Der integrierte Polarisationsschlüssel ist an der 12-Uhr-Position sichtbar und gewährleistet die korrekte Ausrichtung beim Stecken. Das bündige Design ermöglicht eine einfache Reinigung von Schmutz vor dem Anschluss. Auf dieser Seite liegt kein Dichtring frei, er liegt hinter dem Gewindegrund. Verwenden Sie dieses Bild, um vor dem Zusammenbau den Zustand und die Zentrierung des Stifts sowie das Fehlen von Graten oder Verformungen zu überprüfen.

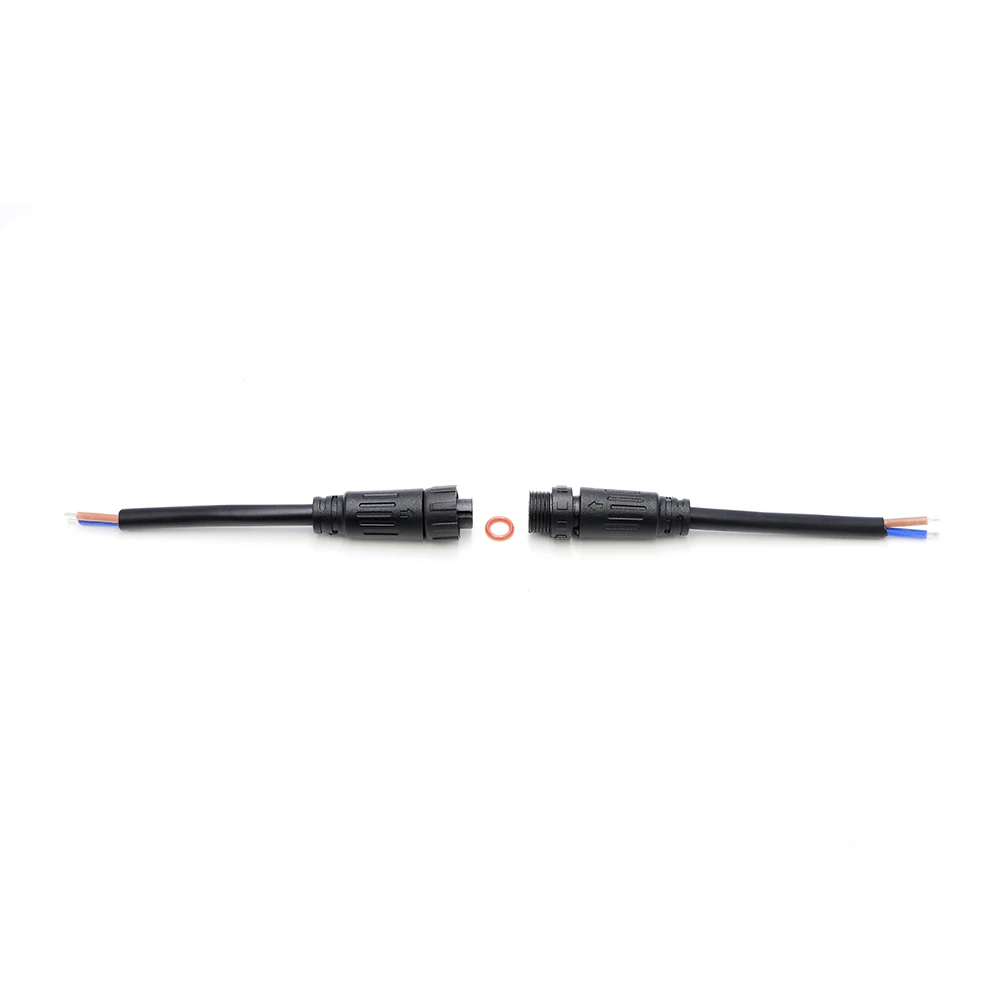

Mann und Frau getrennt (roter Kreis hervorgehoben)

Dieses Foto zeigt den Stecker (links) und die Buchse (rechts) getrennt, wobei ein roter Kreis den Dichtungs-O--Ring an der Wurzel des Außengewindes hervorhebt – das primäre IP67-Dichtungselement. Beide Metallgewinde (M12×1,0) sind vollständig sichtbar; Die rote Markierung hilft bei der Lokalisierung der Dichtung vor dem Zusammenbau und verhindert, dass sie bei der Installation vor Ort weggelassen wird. Das O--Ringmaterial ist Gummi, kompatibel mit -20 Grad bis +85 Grad und beständig gegen Feuchtigkeit und milde Chemikalien. Dieses Bild dient als visuelle Erinnerung daran, den O-Ring vor jedem Zusammenstecken auf Schnitte oder Abnutzung zu prüfen.
